氣壓罐選型,如何挑選氣壓罐

一、氣壓罐原理

        氣壓罐在第二次日常生活供電中是運用zui普遍的商品，氣壓罐原理是當外部有壓力的水進到氣壓罐氣襄內時，密封性在罐里的灰氣被縮小，依據波義耳汽體基本定律，汽體遭受縮小后容積縮小壓力上升，直至氣壓罐內汽體壓力與水的壓力做到一致時終止滲水。當水外流壓力降低時氣壓罐內汽體壓力超過水的壓力，這時汽體澎漲將氣襄內的水擠壓補到系統軟件，直至汽體壓力與水的壓力再度做到一致時終止排水管道。

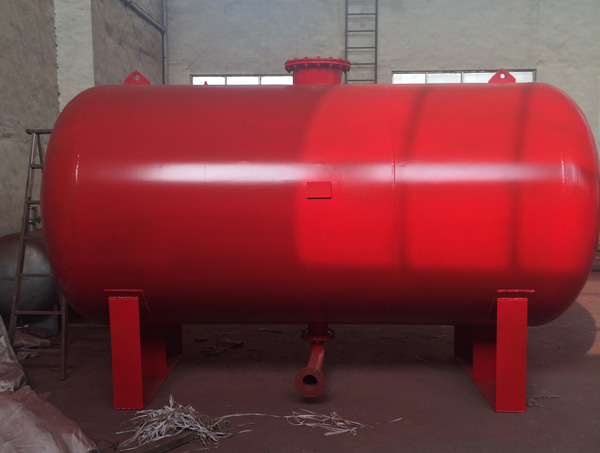

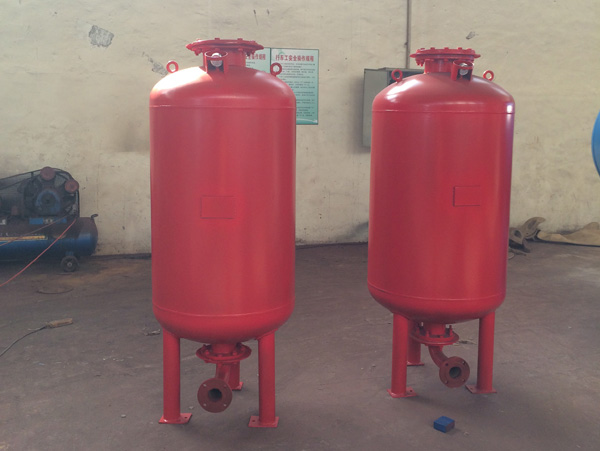

氣壓罐照片：

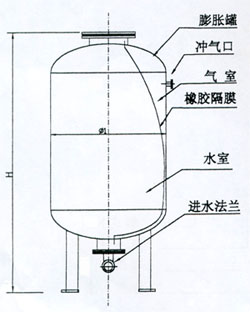

氣壓罐框架圖

三、氣壓罐選型_如何挑選氣壓罐

氣壓罐選型：氣壓罐增加系統軟件的設計方案測算內容關鍵有兩個一部分，即氣壓罐總容積的測算和每一個壓力基準點壓力值的測算。總容積的測算明確選定壓力罐的尺寸，壓力的測算明確消防穩壓泵的啟、停范疇及其打開消防水泵的壓力值。
2.2.1氣壓罐的總容積V
氣壓罐的總容積一般按公式計算V=βV_X÷（1- α_b）測算。
式中：V為氣壓罐的總容積m³；V_X為消防用水總容積相當于消防安全儲水容積、緩存水容積和穩壓管水容積之和；β為氣壓罐的容積指數，立式、立柱式、膈膜式氣壓罐的容積指數各自為1.25，1.10和1.05；α_b為氣壓罐zui低工作中壓力和zui高工作中壓力之比（以壓力計），一般宜選用0.65～0.85。
消防安全儲水總容積（V_X）：設定氣壓罐的目地是為了更好地確保火災事故產生前期消防水泵沒有運行以前消防栓和噴嘴需要的壓力，這段時間約為30s。針對消防栓給排水系統軟件，按另外應用2支高壓水槍（每一個高壓水槍總流量5 L/s）計，消防安全儲水容積為2*5*30=300L；針對全自動灑水自動滅火系統，按五個噴嘴另外打開，每一個噴嘴以1 L/s計，消防安全儲水容積為5*1*30=150L。當兩個系統軟件同用氣壓罐時，消防安全儲水總容積為300 150=450L。
緩存水容積V₁一般不小于20L，穩壓管水容積V₂一般不小于50L。
2.2.2壓力基準點壓力值的測算
氣壓罐設4個壓力基準點，如圖2所顯示。在其中：P₁為氣壓罐zui低工作中壓力點或氣壓罐打氣壓力，即消防安全儲水容積的低限水位線壓力，相當于zui不好點消防栓需要的壓力H_min，其計算方式同增壓水泵；P₂為zui高工作中壓力，即運行立式消防泵的壓力值。按住式測算：
P₂=（P₁0.098）÷ α_b- 0.098
P₀₁為穩壓管水容積低限水位線壓力，這時運行消防穩壓泵；P₀₂為穩壓管水容積限制水位線壓力，即氣壓罐zui高工作中壓力，這時終止消防穩壓泵。
因為壓力感應器有精密度、可靠性的規定，一般使緩存水容積的上、低限水位線壓力差不小于0.02~0.03 Mpa；穩壓管水容積的上、低限水位線壓力差不小于0.05 ~0.06Mpa。則：
P₀₁=P₂0.02~0.03Mpa　　　　P₀₂=P₀₁0.05~0.06Mpa=P₂0.07~0.09MPa
2.2.3測算舉例說明
小編在一棟建筑密度貼近100m的一類辦公樓工程建筑中，頂端多層選用立柱式氣壓罐穩壓管，房頂儲水箱至高層消防栓栓口的間距:H=2m。房頂儲水箱至高層消防栓處的阻力∑h=0.82m
氣壓罐工作中壓力比：α_b=0.76
氣壓罐總容積：V=βV_X÷（1- α_b）=1.1×（300 20 50）÷（1-0.76）=1.70m³
采用：SQL1000×0.6氣壓罐一臺
氣壓罐打氣壓力：
P₁=H_min=H_qH_dH_K∑h-H=0.16 0.01 0.02 0.0082-0.04=0.14（Mpa）
zui高工作中壓力：P₂=（P₁0.098）÷ α_b- 0.098=0.14 ÷ 0.76-0.098=0.22 （Mpa）
消防穩壓泵運行壓力：P₀₁=P₂0.02~0.03Mpa=0.22 0.02~0.03=0.24~0.25（Mpa）
消防穩壓泵停泵壓力：P₀₂=P₂0.07~0.09Mpa=0.22 0.07~0.09=0.29~0.31（Mpa）
消防穩壓泵水泵揚程：H=（P₀₁：P₀₂）÷2=（0.24 0.39）÷2=0.27 （Mpa）
消防穩壓泵總流量：Q ≤5.0L/S
采用40LG12-15×2離心水泵兩部 一用一備 每臺：Q=4.17L/s　　H=27m　　N=2.2KW
2.2.4消防穩壓泵的總流量
因為消防安全前期總流量由氣壓罐提供，消防水泵的總流量只需考慮到系統軟件的漏水量或氣壓罐對總流量的規定，因此總流量可適度選小一點。針對消防噴淋系統消防穩壓泵的總流量以約低于一個消防栓的出水量計，為≤5 L/s。噴撒系統軟件消防穩壓泵的總流量以約低于一個噴嘴的出水量計，為≤1 L/s。

四、氣壓罐選型主要參數

1、不銹鋼板氣壓罐選型主要參數

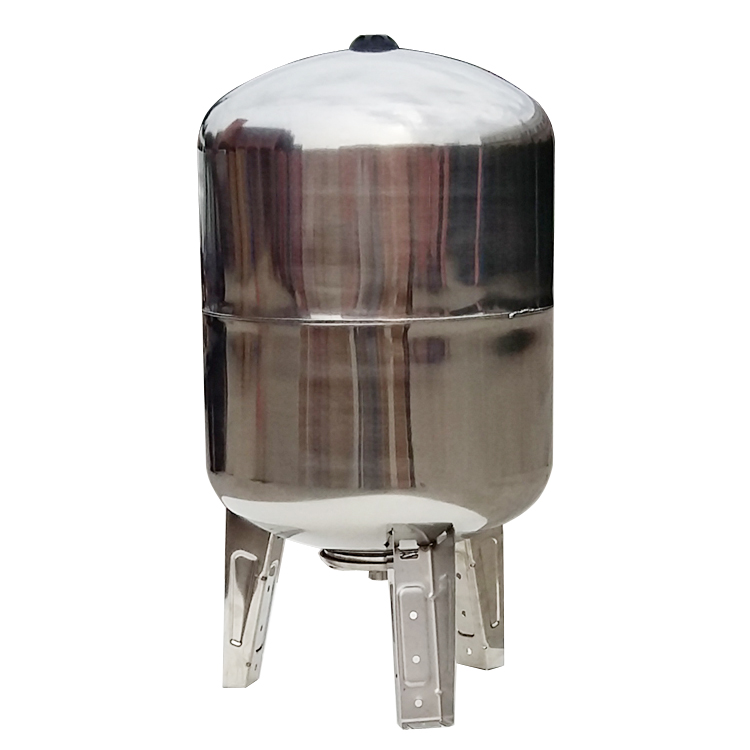

不銹鋼板氣壓罐廣泛運用于家用中央空調、加熱爐、消防安全、污水處理、電熱水器等行業中；膨脹罐還運用在家用中央空調冷卻循環水穩壓管，蒸水供貨澎漲系統軟件，供暖系統冷卻循環水補水保濕穩壓管，消防給水系統軟件補水保濕穩壓管，直流變頻給排水穩壓管，加熱爐補水保濕，標準氣壓式給排水等場所。

2、立柱式氣壓罐選型主要參數

3、立式氣壓罐選型主要參數

文章由上海盛納泵業/原創
