單端面與雙端面機械密封的區別,單端面機械密封結構圖,雙端面機械密封結構圖

 泵用機械密封按構造歸類的基本上方式有人下單端面機械密封、雙端面機械密封和串連機械密封。由一對密封端面構成的為單端面機械密封；由倆對密封端面構成的為雙端面機械密封；由兩個或兩個以E同方向布局單端面機械密封構成的機械密封為串連機械密封。下邊關鍵各自表明二種機械密封的結構特點供掌握單端面與雙端面機械密封的區別。

1、單端面機械密封

單端面機械密封構造簡易，如圖2l一3單端面機械密封結構圖所顯示、制造成本便宜，安裝、方便使用，一般用以油、水、有機溶液及腐蝕物質。一般應用單端面密封的泵產品有立柱式單極立式管道泵、臥式離心泵

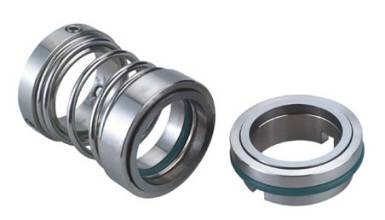

單端面機械密封結構圖以下

 2、雙端面機械密封

  有壓雙向機械密封(雙端面機械密封)大部分用以易燃性、易燃易爆、有害、含顆粒物及潤濕性差的物質，一般應用時要配置密封輔助系統軟件，即在兩端面間的密封腔中通快遞入防護液體，進而改進機械密封的潤化和制冷標準，如圖所示雙端面機械密封結構圖21—4所顯示。

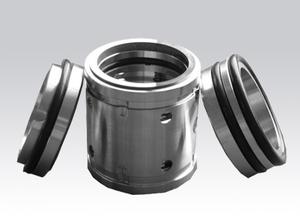

雙端面機械密封結構圖以下

應用雙端面機械密封的泵產品有：氟塑料離心泵或是IH不銹鋼板耐腐蝕泵

3、單端面與雙端面機械密封零件及相對應專業術語

    密封環：機械密封中為端面垂直平分轉動軸線互相貼合拼相對滑動的2個環狀零件稱密封環。

    密封端面：密封環在工作中時與另一個密封環相迎合的端面。該端面一般是碾磨面。

    轉動環(動環)：隨軸做轉動健身運動的密封環。

    靜止不動環(靜環)：不隨軸做轉動健身運動的密封環。

    賠償環：具備徑向賠償工作能力的密封環。

    非賠償環：不具備徑向賠償工作能力的密封環。

    賠償環部件：徑向聯接并精準定位彈性元件的零件。

    傳動系統座：用以與軸或聯軸器固定不動并立即推動轉動環的零件。

    傳動系統螺絲：用以傳送扭距的螺絲。

    固定螺釘：用以把扭簧座、傳動系統座或別的零件固定不動于軸或聯軸器上的螺絲。

    卡環：對賠償環起徑向限位開關功效的零件。

    防轉銷：用以避免鄰近2個零件相對性轉動的螺母。

    密封腔：指安裝密封位置轉動軸與靜止不動外殼之間的環形室內空間。

    密封內腔：寬容密封腔的靜止不動外殼；

    彈性元件：扭簧或金屬波紋管這類的具備延展性的零件。

    磨擦副：匹配應用的一組密封環。

閱讀推薦：更換水泵機械密封的方式
