沉沙池功效,沉沙池設計,沉沙池標準圖集

  沉沙池用于沉淀挾沙流水中顆粒物超過設計地基沉降粒徑的懸移質泥沙，減少流水中含沙量的房屋建筑，沉沙池按主要用途可分成水電廠沉沙池和澆灌泵站沉沙池。

    沉沙池設計涉及到水文水利泥沙；水輪發電機組和離心水泵；水文學及水工房屋建筑等多課程多技術專業內容，在我國地區廣闊．各河段水沙情況差別很大，水電廠與水利工程工程對沉沙池的規定也是有很大的不一樣，水利水電工程工程項目沉沙池設計標準是根據很多調查分析、觀察實驗、專題調研、專家資詢等工作，體現了在我國水電工程水利工程領域有關沉沙池設計運作觀察層面的理論基礎研究與具體運用成效。

    水電工程水利水電工程沉沙池的設定及設計務必開展安全工程較為，沉沙池應開展運作設計并應與核心區工程的運作協調一致，沉沙坑房屋建筑的設計應遵循相關的水工房屋建筑設計規范及標準。

按沉沙池標準，泵站沉沙池有：①持續沖洗式沉沙池；②按時沖洗式沉沙池：③條渠沉沙池。他們各自按作用能夠在：

 (1）持續沖洗式沉沙池就是指持續供電的與此同時，將沉沒的泥沙接連不斷地沖排進中下游河堤的沉沙池。持續沖洗式沉沙池由上下游聯接段、工作中段、中下游聯接段、排沙走廊系統軟件等部

分構成見圖5．3。

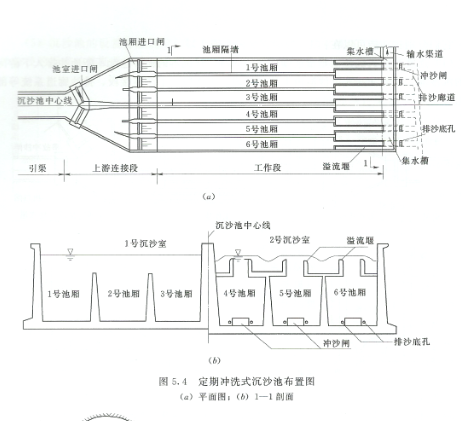

(2)按時沖洗式沉沙池就是指沉沙與沖洗更替開展的沉沙池，即沉沙池沉積到一定水平后打開沖沙閘開展沖洗以修復沉沙池沉沙容量如圖所示5．4所顯示。

    排沙走廊系統軟件等一部分構成由此可見以上兩圖。

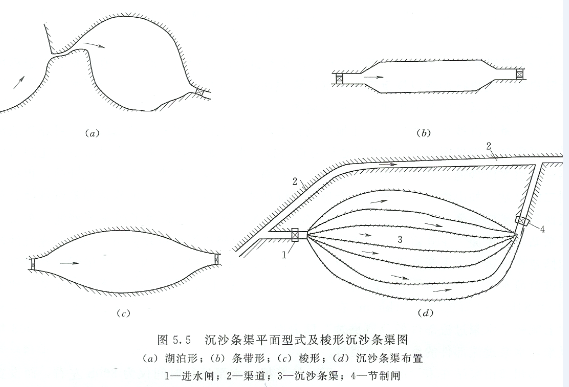

(3)條渠沉沙池是運用純天然低洼產生長短較長的寬淺土渠．沉沙池淤滿后可還耕或淤泥處理后可反復運用見圖5．5，它能夠是以河堤立即引水渠，如鄭州自來水企業邙山和花苑的*級引水渠沉沙池是立即從大河上引進。也是有根據一級泵站將水引進灘涂地沉沙池．再揚水到二級泵站，如陜西省炎帝渡揚水管理處的沉沙池。也是有語文園地八因勢的修建簡單沉沙池，如陜西東雷抽黃管理處從1992年逐漸，依次在塬下大河河灘地建造了四座沉沙池，東雷二級泵站沉沙池總面積110畝，因?yàn)榫啻蠛虞^近，沉沙池經排淤可多次重復使用．此外三座沉沙池均建造在抽黃總河段旁，總面積各自為1200畝、600畝和760畝，從1992年到2007年末．

根據黃河水11.17億m。，累計沉沙241．88萬m3．總河段泥沙均值成分由一級泵站抽引的11．84kg／m3。減少到5．01kg／m3。合理地改進了二級泵站的水體，在這段時間內．非常大水平上緩解了離心水泵過電流構件的大幅度浸蝕。伴隨著總河段的沉積，伴隨著沉沙池的無效．2008年至今，離心水泵過電流構件的浸蝕反跳顯著。

鄭州邙山泵站在未設沉沙池前，因離心葉輪損壞，深潛抽沙泵的運作時間僅為800h上下，而設定沉沙池解決0．01mm之上粒徑泥沙后，該深潛抽沙泵離心葉輪損壞時間達3000h之上。

依據沉沙池種類供電特性和江河輸沙特點經剖析論述．采用有象征性的進入化糞池懸移質泥沙含砂量和堆積密度做為設計沙坑的根據。

  考慮到了自流灌溉引水渠含砂量和泥沙粒徑超出通水方式容許挾沙工作能力和對土地改良不好時須設定沉沙池．沉沙池出池含砂量及泥沙容許粒徑應依據灌排水管道方式容許挾沙工作能力和灌溉工程土地改良規定，根據技術指標分析后明確出池泥沙容許粒徑不適合超過0．05mm．

    打水澆灌泵站的沉沙池設定除達到自流灌溉引水渠的沉沙池標準要求外，還應依據設計過泵很多年均值主汛期含砂量．《水利水電工程工程項目沉沙池設計標準》(SL 269 -2001)基本辨別圖5．6中A區并不設定沉沙池，C區宜設定沉沙池并經進一步安全工程較為后確定。出池泥沙容許粒徑不適合超出0.05mm，不小于容許粒徑的泥沙地基沉降率宜取名為80％～85％．

 沉沙池的沒計還包含關鍵規格明確(包含依據地貌、地質環境標準擬訂不一樣計劃方案的經濟發展技術性較為．工作中深層，工作中總寬，工作中長短及豎向底坡)，構造設計，運作設計和泥沙原形觀察設計。相關設計中必須明確的計算方式如懸移質泥沙沉速測算，地基沉降計算方式，按時沖洗式沉沙池沖洗糾算均在SL269 -2001中，應于遵循實行。

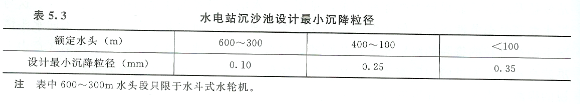

對比水電廠沉沙池的設定應在水輪發電機組泥沙損壞水平及損壞傷害剖析測算的基本上考慮到發電廠在系統軟件中的功效、核心區布局標準、沉沙池的項目投資、泥沙特點和水輪發電機組的耐磨損水準,發電廠經濟效益及運作，看起來更加認真細致和追求，見圖5.7水電廠設定沉沙池的基本辨別標準：這與打水澆灌是周期性運作，有利于沉沙池按時除沙清除相關。而水電廠則更高度重視對不一樣水口情況下的粗顆粒物的清除的等級規定，進而緩解對水輪發電機組的浸蝕，這一也展現了小粒徑泥沙的殺傷力仍不能忽：視的提示，高度重視過電流速率的標準，見表5．3。
