  在應用氣動隔膜泵時務必得掌握把握好氣動隔膜泵工作原理，要不然在增加氣動隔膜泵的使用期限上面相對性減少,掌握把握氣動隔膜泵的工作原理在維護保養多種多樣隔膜泵產品系列上也會有一定的協助,由于各種各樣隔膜泵工作原理基本上全是一樣的

   氣動隔膜泵聯接空氣壓縮后，閥門操縱空氣壓縮促進膜片1，往右邊挪動，與此同時膜片會擠壓成型右膜腔室中的介質進而將介質排出來泵腔。膜片不但起運輸介質的功效，與此同時在氣動隔膜泵腔中起防護空氣壓縮和介質。當一個膜片被空氣壓縮引向避開中間體時，此外根據曲軸連接的此外一個膜片調向中間體=在其中，處在髙壓中的曲軸其功效是聯接坐落于2個模芯室中的膜片。當膜片2調向中間體時，膜片后邊的髙壓氣體根據閘閥的換相根據消聲器迫不得已排出到外部。當膜片2調向正中間閥門時，氣動隔膜泵通道造成真空泵并根據大氣壓強將介質壓八泵的進口中。這時，氣動隔膜泵的進口閥球會被拉高而離去高壓閘閥，確保介質很輕輕松松的根據進口管道而充八泵腔中。

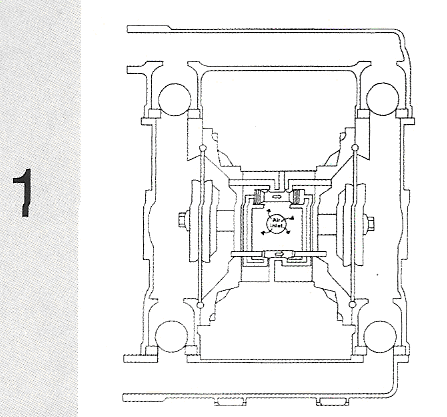

氣動隔膜泵工作原理圖1

    當膜片1坐落于髙壓氣體下時，膜片1伴隨著四沖程漸漸地的挪動到zui大部位。與此同時，根據閥門操縱空氣壓縮漸漸地充人膜片2后邊的室內空間。此空氣壓縮必然將促進膜片2漸漸地避開中間體，根據曲軸的聯接，膜片1開始調向中間體。，膜片2將擠壓成型膜腔室中介質并根據水力發電功效在進口處的閥球上，促使閥球和闊座的觸碰后而封閉式進口管道。與此同時，一樣的水力發電功效在出入口閘閥上并提高閘閥，開啟出入口管道。另側的出入口閘閥因工作壓力的功效而關掉，進口處的閘閥一樣因工作壓力的功效而開啟，液態也就吸進去泵腔房間內。

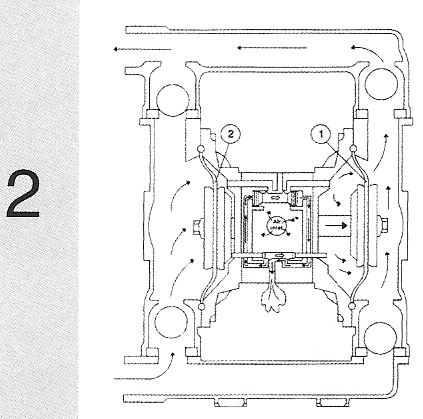

氣動隔膜泵工作原理圖2

   當一個四沖程進行后，根據閥門的換相促使膜片1后邊再度被充人縮小汽體，與此同時膜片4開始調向中間體，膜片2后邊的汽體也逐漸根據閥門及消聲器排至外部。

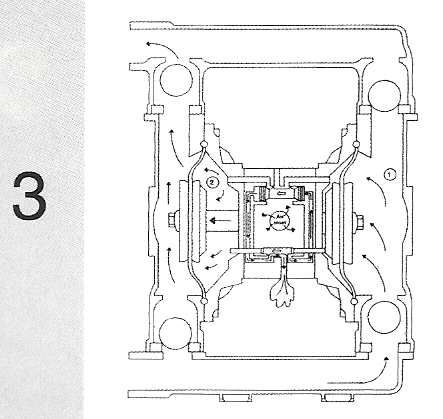

氣動隔膜泵工作原理圖3
