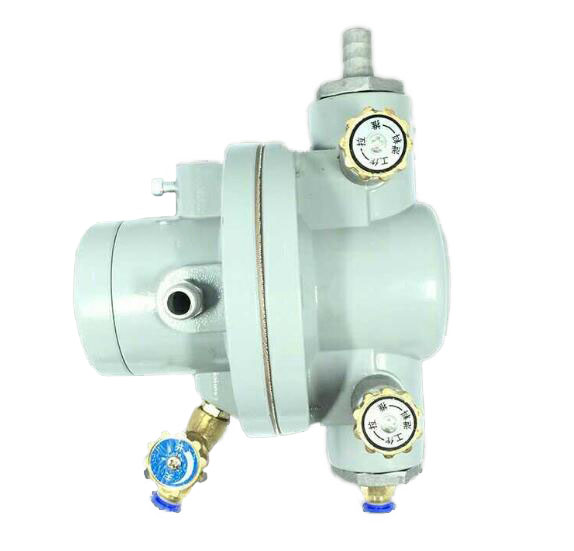

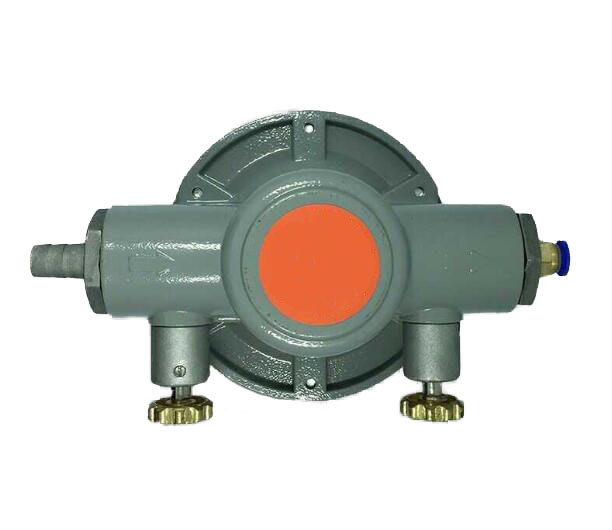

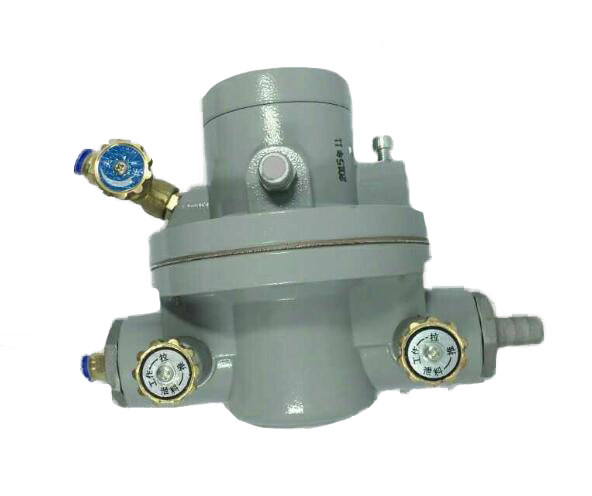

單向氣動隔膜泵

更新日期2020年10月23日 15:19:46

型號單向氣動隔膜泵

單向氣動隔膜泵廣泛應用于包裝印刷工業的水墨印刷機的墨水提升循環系統。它還可用于輸送其它粘度液體，如水油漿液腐蝕或微固體顆粒。工作原理：單向氣動隔膜泵由工作腔和氣

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

單向氣動隔膜泵廣泛應用于包裝印刷工業的水墨印刷機的墨水提升循環系統。它還可用于輸送其它粘度液體，如水油漿液腐蝕或微固體顆粒。

工作原理：

單向氣動隔膜泵由工作腔和氣動腔組成，壓縮空氣通過進氣口進入氣動腔。由于壓力的增加，隔膜向左移動，主彈簧被壓縮，單向閥打開，工作腔中的介質被壓出，氣動閥芯向左移動，進氣口通過閥瓣氣壓室關閉。從空氣出口排出氣動腔減壓隔膜，并向右推進入下一個運動周期。連續往復運動指導介質吸入和排出，完成培養基的輸送。本產品無電磁火花，可用于流體的傳輸和運輸。

特性：

壓縮空氣是一種沒有火花、靜電和電磁干擾的驅動力，可直接用于的地方。

結構合理，操作方便。通過根據針閥的粘度和使用要求改變氣源壓力或針閥的進氣量，可以無級地調節介質的流量。

工作完成后，單向氣動隔膜泵和管道中的其余介質將自動返回容器，節省原材料，便于清洗。

內部構造：

單向氣動隔膜泵實際上是柱塞泵，柱塞泵通過隔膜分離活動柱和泵缸，保護活動柱和泵缸..隔膜左側與液體接觸的部分是由耐腐蝕材料制成或涂覆在耐腐蝕材料隔膜右側的水或油。

單向氣動隔膜泵是體積泵的一種特殊形式.它依靠隔膜來回?cái)嚢鑱?lái)改變工作室的體積，以吸收和排出液體。

技術參數：

進出口管徑	工作氣壓 (MPa)	最大耗氣量 (m3/h)	介質流量 (L/min)	自吸高度 (M)	揚 程 (M)
10 12 20	0.2-0.5	4	4-12	2	4

使用方法：

一、啟動:

1.連接到單向氣動隔膜泵的附件將隔膜泵壓平并緊固。非金屬螺紋隔膜泵，如塑料系列，不應在連接過程中用力擰緊管道，以免泵塑料管道斷裂。在連接管道之前，在泵的進出口管道上加一個剪輯。

2.打開入口和出口管閥，確保入口管道浸入介質。

3.在三合一壓力調節開關設定最小供氣壓力后，將潤滑油添加到油霧杯的右側，然后與空氣源連接。

4.慢慢調整壓力調節開關，直到泵達到實際需要的流量和升降，然后鎖定壓力調節開關。

二、停車：

1.在單向氣動隔膜泵停止運行前，旋轉三重壓力調節閥，以降低空氣壓力。

2.將單向氣動隔膜泵的進口管從介質中分離出來，使隔膜泵繼續工作2分鐘，從泵體中排出液體3分鐘。

3.關閉出口閥，防止媒體返回并關閉氣源。

4.將進氣管浸泡在干凈的水或洗滌劑中，用三通開關切換出口，打開空氣源，清洗3-5分鐘。

5.排放隔膜泵中的水關閉進出口閥門和空氣源開關..

常見故障：

序號	故障現象	原因	排除方法
1	氣動部分工作正常，但不提升介質	1可能是泵的進口有泄漏	1、檢查介質進口軟管是否破裂，如有破裂請予以更換
		2推拉開關沒有拔出	2、拔出推拉開關
		3沒有垂直安裝	3、垂直安裝隔膜泵
		4清洗不徹底	4、按第四條徹底清洗
2	隔膜泵工作不正常或死機，介質池中有氣泡	膜片損壞	更換膜片
3	隔膜泵工作不穩定，或伴有喘息聲	可能是壓縮空氣不清潔，雜質殘留于氣動腔造成的	拆下介質腔及后蓋，將氣動腔整體置于清洗溶液中往復運動以去掉雜質，還原裝好后若還不行，請返廠修理
4	氣體或介質泄漏	因?yàn)槊芊饫匣斐傻?/td>	更換泄露處密封件即可，若推拉開關泄漏應予以更換
