更新日期2020年10月23日 15:44:29

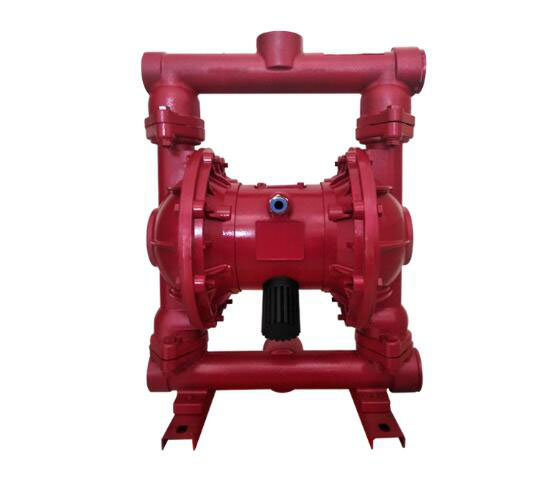

型號鑄鐵氣動隔膜泵
QBY鑄鐵氣動隔膜泵是我國最新的輸送機?？諝鈮嚎s機壓縮空氣作為動力源，具有顆粒的液體具有高粘度、易揮發性、易燃性和性的液體。 產品用途： 1、QBY鑄鐵氣動隔膜泵不需要充水抽
銷售電話187-1797-6220
QBY鑄鐵氣動隔膜泵是我國最新的輸送機。空氣壓縮機壓縮空氣作為動力源，具有顆粒的液體具有高粘度、易揮發性、易燃性和性的液體。
1、QBY鑄鐵氣動隔膜泵不需要充水抽吸高達7m揚程達50m出口壓力≥6kgf/cm2..
2、流動寬敞性能允許最大顆粒直徑達到10毫米。抽泥雜質時，泵的磨損很小。
3、揚程流量可通過氣閥開度實現無級調節(氣壓調節在1~7kgf/cm2之間)..
4、沒有旋轉部件，沒有軸封隔膜，介質與泵的運動部件完全分離，輸送的介質不會泄漏。因此，在泵送有毒且易于使用或腐蝕媒體時，不會造成環境污染和危害人身安全。
5、在的地方使用電力是安全可靠的。
6、可以在媒體中浸泡。
7、即使發生事故，也只需簡單地將鑄鐵氣動隔膜泵打開和關閉氣體閥門，即使沒有介質工作或突然關閉。當負載恢復正常時，泵不會損壞，并且當負載恢復正常時自動啟動。
8、結構簡單，易損部件小，泵結構簡單，安裝維護方便，泵輸送介質不與配氣閥耦合等運動部件接觸。與其他類型的泵不同，由于轉子活塞齒輪葉片的磨損，性能逐漸下降。
9、可以運輸更粘稠的液體(粘度小于10，000cm)。
10、即使空轉對泵沒有影響，10也不需要潤滑，這是泵的一個主要特點。
在鑄鐵氣動隔膜泵的兩個對稱工作腔中，每個都配備了一個彈性隔膜6桿，將兩個隔膜組合成一個壓縮空氣，從泵的進氣接頭1到輸氣閥3。促進兩個工作腔中的隔膜，以驅動連接的兩個隔膜同步運動。同時，另一個工作腔中的氣體從隔膜后面排出。一旦你到達旅行結束。配氣機構自動將壓縮空氣引入另一個工作腔，以促進隔膜向相反方向移動，從而形成兩個隔膜的同步往復運動。每個工作室都有兩個單向球閥4隔膜往復運動，導致工作腔內容積的變化，迫使兩個單向球閥交替打開和關閉。從而連續吸收和排出液體。
1.出口壓力為≥6kgf/cm，出口壓力為≥6kgf/cm。
2.流動寬敞性能允許ZUI大顆粒直徑高達10毫米。抽泥雜質時，泵的磨損很小。
3.揚程流量可通過氣閥開度實現無級調節(氣壓調節在1≤7kgf/cm2之間)。
4.沒有旋轉部件，沒有軸封隔膜，介質與泵的運動部件完全分離，輸送的介質不會泄漏。因此，有毒的、易于使用或腐蝕的介質不會造成環境污染和人身安全的危害。
5.在的地方使用電力是安全可靠的。
6.可以在媒體中浸泡;
7.即使發生事故，也只需簡單地打開和關閉氣體閥門，即使沒有介質工作或突然關閉。當負載恢復正常時，泵不會損壞，并且當負載恢復正常時，泵將自動停止并自動啟動。
8.鑄鐵氣動隔膜泵結構簡單，安裝維護方便，泵輸送介質不接觸配氣閥聯桿等運動部件..與其他類型的泵不同，由于轉子活塞齒輪葉片的磨損，性能逐漸下降。
9.可以運輸更粘稠的液體(粘度小于10，000cm);
10. 即使空轉對泵沒有影響，10也不需要潤滑，這是泵的一個主要特點。
1.使用溫度≤80℃
2.潔凈的壓縮空氣，進氣壓力≤7bar
3.最大通過顆粒2.5mm
1、吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體zui高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。

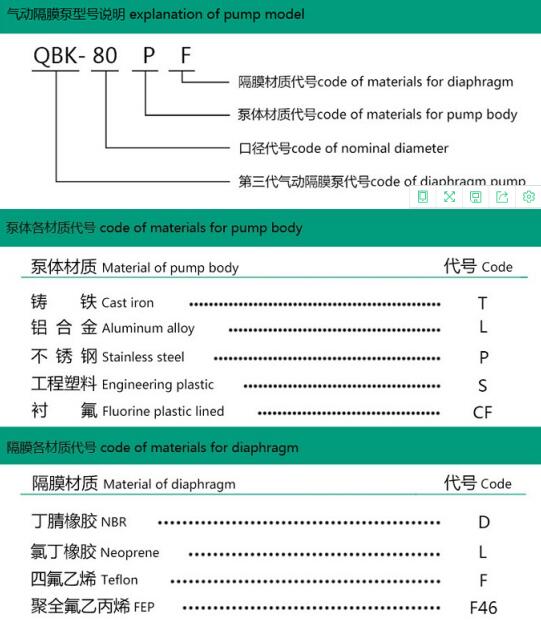

1.鑄鐵鋁合金隔膜泵原膜球座為丁青橡膠。鑄鐵氣動隔膜泵的原膜是在丁青橡膠隔膜的基礎上增加F46隔膜球座。
2.隔膜材料的使用：
丁青橡膠材料：耐汽油油和中弱腐蝕液.
氯丁橡膠：耐各種酸性和堿性液體。
聚四氟乙烯(聚四氟乙烯)、四六乙烯(F46)、耐強酸性強堿(PH)和各種有機溶劑(PH)。
3.根據傳輸介質選擇不同材料的隔膜球座
QBY-25TD/QBK-25TD鑄鐵氣動隔膜泵包裝列表：泵(1)氣源接口(1)消聲器(1)說明書(1)。合格的泵銘牌;外包裝：木箱包裝。
| 型號 | A | B | C | D | H | H1 | H2 | 進氣口外徑 | 重量 |
| QBY-10 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-15 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | 10 | 20 |
| QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | 10 | 24 |
| QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 50 |
| QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 56 |
| QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 16 | 70 |
| QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 16 |
78 |
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、鑄鐵氣動隔膜泵作為各種固液體分離設備的前級送壓裝置。
| 型號 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) |
最大允許顆粒直粒 (mm) |
最大供氣壓力 kgf/cm2 |
材 料 |
| 流體鑄鐵 | ||||||
| QBY-10 | 0.8 | 50 | 1 | 1 | 4-7 | ★ |
| QBY-15 | 1 | 50 | 1 | 1 | 4-7 | ★ |
| QBY-20 | 1.8 | 50 | 5 | 2.5 | 2-7 | ★ |
| QBY-25 | 2.4 | 50 | 5 | 2.5 | 2-7 | ★ |
| QBY-40 | 8 | 50 | 5 | 4.5 | 2-7 | ★ |
| QBY-50 | 18 | 50 | 5 | 8 | 2-7 | ★ |
| QBY-65 | 24 | 50 | 5 | 8 | 2-7 | ★ |
| QBF-80 | 27 | 50 | 5 | 10 | 2-7 | ★ |
| QBY-100 | 40 | 50 | 5 | 10 | 2-7 |
★ |
| 型號 | A | B | C | D | H | H1 | H2 | 進氣口外徑 | 重量 |
| QBY-10 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-15 | 140 | 180 | 150 | 225 | 18 | 200 | 8 | 7 | |
| QBY-25 | 220 | 170 | 365 | 200 | 480 | 45 | 460 | 10 | 20 |
| QBY-40 | 220 | 170 | 365 | 250 | 480 | 45 | 460 | 10 | 24 |
| QBY-50 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 50 |
| QBY-65 | 340 | 230 | 570 | 340 | 740 | 80 | 700 | 14 | 56 |
| QBY-80 | 360 | 240 | 600 | 450 | 900 | 105 | 860 | 16 | 70 |
| QBY-100 | 360 | 240 | 600 | 450 | 930 | 105 | 860 | 16 |
78 |
| 隔膜品種 | 丁睛橡膠 | 氯丁橡膠 | 氟橡膠 | 聚四氟乙烯 |
| 介質種類 | ||||
| 發煙硝酸 | × | × | △ | △ |
| 濃硝酸 | × | × | △ | △ |
| 濃硫酸 | × | × | ○ | △ |
| 濃鹽酸 | × | △ | △ | △ |
| 濃磷酸 | × | △ | △ | △ |
| 濃醋酸 | × | × | × | △ |
| 濃氫氧化鈉 | ○ | ○ | △ | △ |
| 無水氨 | △ | △ | △ | △ |
| 稀硝酸 | × | × | ○ | △ |
| 稀硫酸 | △ | △ | △ | △ |
| 稀鹽酸 | × | ○ | △ | △ |
| 稀磷酸 | × | × | △ | △ |
| 稀氫氧化鈉 | ○ | ○ | △ | △ |
| 氨水 | △ | △ | × | |
| 苯 | × | × | ○ | ○ |
| 汽油 | ○ | ○ | ○ | ○ |
| 石油 | △ | × | ○ | ○ |
| 四氯化碳 | ○ | ○ | ○ | |
| 二硫化碳 | ○ | × | ○ | |
| 乙醇 | ○ | ○ | ○ | ○ |
| 丙銅 | × | △ | × | ○ |
| 甲酚 | × | △ | △ | ○ |
| 乙醛 | × | × | △ | ○ |
| 乙苯 | × | × | △ | ○ |
| 丙烯晴 | △ | △ | × | ○ |
| 丁醇 | ○ | ○ | ○ | ○ |
| 丁二烯 | ○ | × | △ | ○ |
| 苯乙烯 | × | × | △ | ○ |
| 醋烯乙酯 | × | × | × | ○ |
| 醚 | × | × | × |
