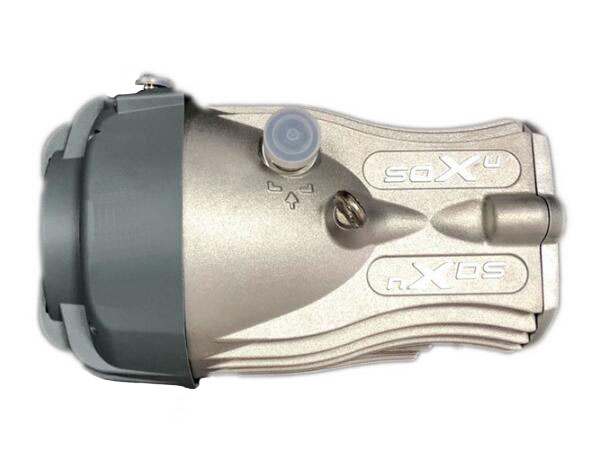

WXJ600無油渦旋真空泵是學習國外廠家的先進技術和經驗制作出來的產品，結合了先進構造，是新一代的無油真空泵。具有較高的壓縮比，能夠在較寬的壓力范圍內穩定抽速，先進的性能可以替代價格高昂的進口同類產品。該泵不會對真空腔體以及周圍的環境污染造成污染，可以在大氣壓附近連續運作，操作簡單，能夠?qū)崿F(xiàn)綠色真空，也是節能減排的首選設備。在分子泵連接、醫療儀器、電子、半導體、醫藥、真空包裝、太陽能、真空干燥過濾、科研、分析儀表、真空固定、氣體脫氣、真空成型、泄漏檢測、加速器、濺射裝置、回收裝置等領域中廣泛使用。
①無油、無摩擦：真空腔內無油，不接觸、無磨損、沒有微粒塵埃污染，能獲得清潔真空;
②抽氣量大：雙渦旋盤，與單級結構相比，同直徑泵抽氣容積可達2倍，因此更加節能;
③抽氣效率高：內部有3-4個抽氣單元，壓差小;O型圈密封大氣與真空，泄漏低;
④無接觸、良好平衡、力矩影響小、低噪、振動小;
⑤結構緊湊簡單句，同尺寸下，運動半徑更小，運行平穩;
⑥維修方便，體積小，維護成本更低;
⑦空氣冷卻散熱，無需水冷。
①半導體行業：如薄膜制備設備、半導體器件封裝設備;
②科學儀器行業：電子顯微鏡、分析測試儀器、同步輻射光束線、;
③機械設備行業：材料制備設備、真空檢測、材料提純設備;
④化學工業;
⑤醫療設備：透析機、牙科儀器、生物制品與藥品制備;
⑥包裝行業：藥品、食品、生物制品等包裝設備。
WXJ600無油渦旋真空泵常用于科學儀器、機械設備、醫療設備、印刷包裝、冶金鑄造、油氣回收、實驗室、檢測、分析儀器、半導體等行業。
不能使用該泵抽除對人體有害或者易爆、易燃的腐蝕性氣體，或者含有化學品、溶劑、以及能生成粉末的物質，容易造成賭氣、爆炸或者燃燒引起人身傷害。
| 型號 | WXJ600 | ||
| 50HZ | 60HZ | ||
| 抽氣速度 | m3/h |
40 10 |
48 12 |
| L/S | |||
| 極限壓力 |
Pa mbar |
≤5 ≤0.05 |
≤5 ≤0.05 |
| 最大入口壓力 | 大氣壓 | ||
| 操作的環境濕度范圍 | ℃ | 5-40℃ | |
| 入口連接 | KF-40 | ||
| 出口連接 | KF-25 | ||
| 冷卻系統 | 空氣冷卻 | ||
| 保護等級 | IP | 55 | |
| 在25℃和6%濕度下處理水蒸汽 | g/day | 25 | |
| 噪音 | dB(A) | 66 | |
| 重量 | Kg | 58 | |
| 外形尺寸 | cm | 550×350×400 | |
| 電動機的相關數據 | WXJ600 |
| 類型 |
三相全封閉4極感應電動機 1LG0096-4AA21 絕緣類型B/IP55 |
|
功率?50HZ 60HZ |
1500W 1750W |
|
電壓?50HZ?A 60HZ?A |
220V/380V（Δ/Y） 440V（Y） |
|
在50HZ下的轉速 在60HZ下的轉速 |
1390r/min 1680r/min |
|
距離1米處的噪聲級dB（A） 空氣沖洗口打開時噪聲級dB（A） |
≤52 ≤57 |
| 重量Kg | 23 |
(電動機的技術參數)
| 型號 | GWSP75 | GWSP150 | GWSP300 | GWSP600 | GWSP1000 | ||
| 抽速 | 50Hz | L/s | 1.0 | 2.0 | 4.3 | 8.7 | 16.6 |
| L/min | 60.0 | 120.0 | 258.0 | 522.0 | 996.0 | ||
| m3/h | 3.6 | 7.2 | 15.5 | 31.3 | 59.8 | ||
| cfm | 2.2 | 4.3 | 9.3 | 18.7 | 35.8 | ||
| 60Hz | L/s | 1.2 | 2.4 | 5.1 | 10.4 | 19.9 | |
| L/min | 72.0 | 144.0 | 306.0 | 624.0 | 1194.0 | ||
| m3/h | 4.3 | 8.6 | 18.3 | 37.4 | 71.6 | ||
| cfm | 2.5 | 5.1 | 10.9 | 22.3 | 42.8 | ||
| 極限真空度 | Pa | ≤8.0 | ≤6.0 | ≤2.6 | ≤1.0 | ≤1.0 | |
| Torr | ≤6.0*10-2 | ≤4.0*10-2 | ≤1.9*10-2 | ≤7.5*10-3 | ≤7.5*10-3 | ||
| psi | ≤1.2*10-3 | ≤9.0*10-4 | ≤3.8*10-4 | ≤1.4*10-4 | ≤1.4*10-4 | ||
| 噪音 | dB(A) | ≤52 | ≤57 | ≤60 | ≤61 | ≤63 | |
| 漏率 | mbar·l/s | 1*10-7 | |||||
| 最大進/排氣壓力 | MPa | 0.1/0.13 | |||||
| 工作環境溫度 | ℃ | 5～40 | |||||
| 冷卻形式 | 風冷 | ||||||
| 進/排氣口法蘭 | KF25/KF16 | KF25/KF16 | KF25/KF16 | KF40/KF16 | KF40/KF16*2 | ||
|
單相 電機 |
功率 | kW | 0.55 | 0.55 | 0.55 | 0.75 | -- |
| 電壓 | V | 200～230(50Hz)；或110～115(60Hz) | -- | ||||
| 轉速 | rpm | 1425(50Hz)；1725(60Hz) | -- | ||||
| 接頭形式 | 北美、歐洲、英國/愛爾蘭、印度 | -- | |||||
|
三相 電機 |
功率 | kW | 0.55 | 0.55 | 0.55 | 0.75 | 1.50 |
| 電壓 | V | 200～230與380～415(50Hz)；或200～230與460(60Hz) | |||||
| 轉速 | rpm | 1425(50Hz)；1725(60Hz) | |||||
|
外形 尺寸 |
單相 | mm | 455*265*305 | 465*265*305 | 495*305*355 | 500*320*360 | -- |
| 三相 | mm | 455*265*305 | 465*265*305 | 495*305*355 | 500*320*360 | 630*440*410 | |
| 包裝尺寸 | mm | 570*390*470 | 570*390*470 | 690*540*570 | 690*540*570 | 750*530*550 | |
| 凈重 | 單相 | kg | 21 | 22 | 29 | 36 | -- |
| 三相 | kg | 21 | 28 | 31 | 54 | ||
| 其它 | 帶氣鎮閥 | ||||||
