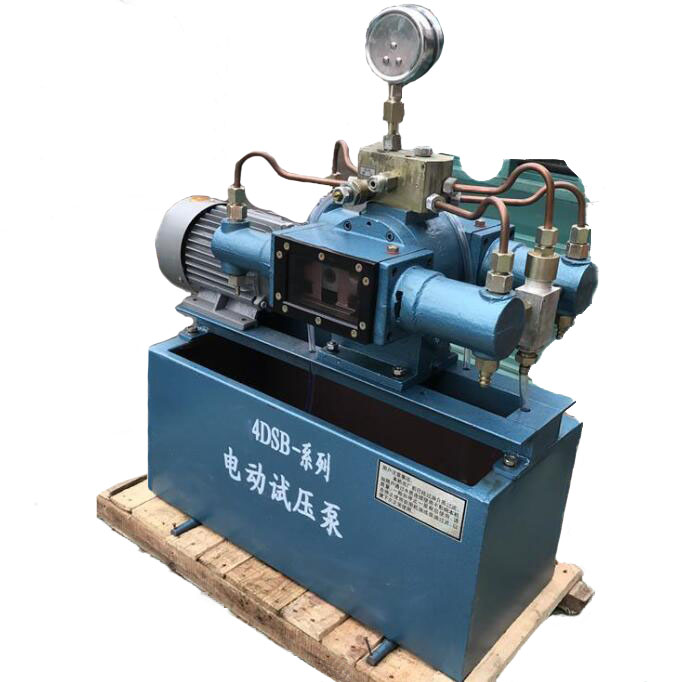

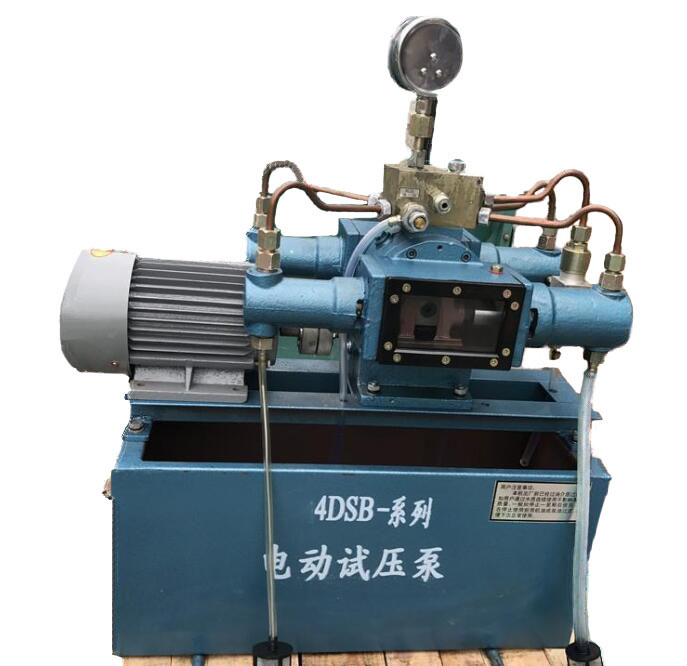

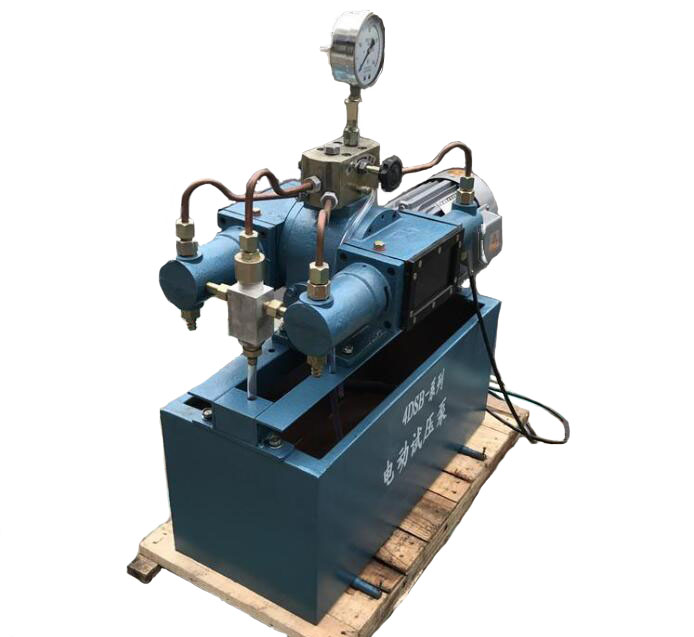

四缸電動試壓泵

更新日期2020年10月22日 09:58:39

型號四缸電動試壓泵

四缸電動試壓泵可以準確測壓，具有防震油表、大容量的水箱、新一代減速渦輪箱、合金泵頭等部件，是一種一體成型的泵類設備。四缸電動試壓泵使用的性能比較耐用，且實際作工是

銷售電話187-1797-6220

立即詢價在線客服

產品詳情

四缸電動試壓泵可以準確測壓，具有防震油表、大容量的水箱、新一代減速渦輪箱、合金泵頭等部件，是一種一體成型的泵類設備。四缸電動試壓泵使用的性能比較耐用，且實際作工是的轉速快，耗電較低，其“三化”程度高，且使用壽命長，不僅使用的性能穩定，還具有移動靈活的特點。是一種可以在各類壓力容器管道閥門、蒸汽鍋爐等做試壓實驗和實驗室中獲得高壓液體的設備。主要適用于化工、建筑、水暖、石油、煤炭、冶金、造船行業中使用。

用途：

四缸電動試壓主要在各類壓力容器、鍋爐、管道、閥門等設備中作強度試驗、密封試驗、爆破試驗以及實驗室中獲得高壓液體的實驗。

特點：

四缸電動試壓泵的作工時具有運行平穩、性能穩定的忒單。四缸電動試壓泵工作性能方面有低壓段快，高壓段慢的特點，不僅能夠保證較高的試壓效率，還能避免升壓過快會帶來操作隱患的情況，對于試驗數據的觀測與記錄也十分方便。四缸電動試壓泵的結構緊湊、工作穩定、水箱密封防塵、流量大、操作使用方便，在低壓或高壓大容器系統及零部件測試中廣泛使用。

產品優勢：

1、四缸電動試壓泵作工的總效率提升30%以上。

2、傳統部分沒有采用液態潤滑油，不用擔心會漏油，有“禁油”要求的工作環境也可以使用，一定程度上降低了使用成本。

3、可以任意手動調節試驗壓力，具有一定的停機自動保壓能力。

4、四缸電動試壓泵的安裝、維修、操作都很方便。

結構：

四缸往復式電動試壓泵主要由水箱機座、主機、控制、電器等部分組成。工作時電機通過連軸變速裝置來驅動曲軸滑塊帶動以四個柱塞作往復運動，在兩級單向閥的作用下，就實現了液體的吸入、排出、加壓，控制部分的調壓閥具有自動調節能力，壓力表可以顯示恒定系統壓力，四缸電動試壓泵在試壓結束后松開卸壓閥，即完成系統卸壓。

安裝與使用方法：

1.開箱后的安裝

開箱后，需要裝上滾輪和壓力表。將四只滾輪套在輪軸上，墊圈在滾輪兩側，穿好開口鎖。將壓力表和上端壓力表接頭螺母擰好，使的四缸電動試壓泵的表面朝向為方便觀察的方向。當集水器的工作接頭和被試器件接好管路接通電源后,然后再投入運行。

2.使用方法

(1)使用前的準備：

a、在傳動箱內加入適量的潤滑油，一般以玻璃窗底部高度一公分以內為準，最好不要超過該標準，潤滑油基本都是黑色齒輪油。

b、很多出廠的四缸電動試壓泵的減速箱內基本都加好了相應的機械油。在前期使用四缸電動試壓泵時不用加油，只需要進行適當?shù)木S護和更換即可。在換油時，減速箱內加30機械油(GB443-64)和齒輪油都可以，一般的加油量大概在0.78KG左右。

c、水箱內加滿潔凈的試壓用介質，其液位最好不要超過液面計的上端，并需要隨時進行補充。試壓用的介質一般都是水、粘度和水相近的油品，溫度在5℃～60℃之前或者略高于環境氣溫。

d、四缸電動試壓泵的壓力表的量程最好不要低于試驗壓力的1.5倍，如配帶的壓力表量程太大，最好另外配置合適的壓力表。

e、使用之前要先將被試器件的空氣放盡，然后再充滿工作介質，這樣可以相對縮短試壓時間。

f、開啟放水閥后，需要按下點動按鈕，然后開泵空截試車，在沒有異常響聲以及阻滯現象的情況下，才可以關閉放水閥，啟動四缸電動試壓泵試壓。

(2)使用中注意事項: 四缸電動試壓泵的連接電源需要裝有熔斷器，接線時電源需要可靠接地，以保證作工安全。

a、四缸電動試壓泵的減速箱中油溫不要超過80℃。

b、工作中，如發現四缸電動試壓泵以及其它部分出現了明顯滲漏現象，需要立即停機卸壓并進行檢修。

c、當四缸電動試壓泵的排出壓力達到或接近試驗壓力時，需要先停機，再點加壓，這時截止閥就會自動關斷泵與被試系統并進行保壓。

d、安全閥不能當溢流閥使用，最好不要輕易調高、調低，試壓時如果想要保持某一固定的試驗壓力，需要在管路上另外安裝溢流閥。

e、使用四缸電動試壓泵對低壓器件(Pg≤1.6Mpa)試壓時，可將液控閥的動作壓。

f、如被試壓的器件容積很小，升壓過快時，應將液控閥的動作壓力調低，試壓時只用高壓水缸工作，升壓速度可以降低。

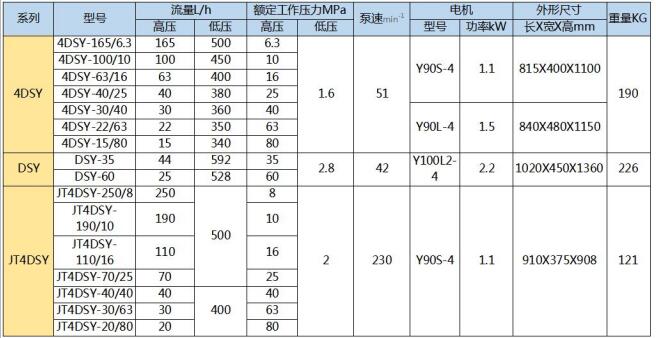

產品型號參數表(一)：

產品型號參數表(二)：

型號	工作壓力MPA	高壓流量L/H	低壓流量L/H	電機功率KW	電壓v	重量KG	外形尺寸CM
4DSY-2.5	2.5	340	760	1.5	380	≈125	84×47×90
4DSY-4.0	4	190	610	1.5	380	≈125	84×47×90
4DSY-6.3	6.3	140	557	1.5	380	≈125	84×47×90
4DSY-10	10	90	507	1.5	380	≈125	84×47×90
4DSY-16	16	57	474	1.5	380	≈125	84×47×90
4DSY-25	25	32	449	1.5	380	≈125	84×47×90
4DSY-40	40	40	450	1.5	380	≈125	88×52×100
4DSY-60	60	31	440	1.5	380	≈180	88×52×100
4DSY-80	80	20	432	1.5	380	≈180	88×52×100
4DSY-100	100	20	432	1.5	380	≈180	88×52×100
