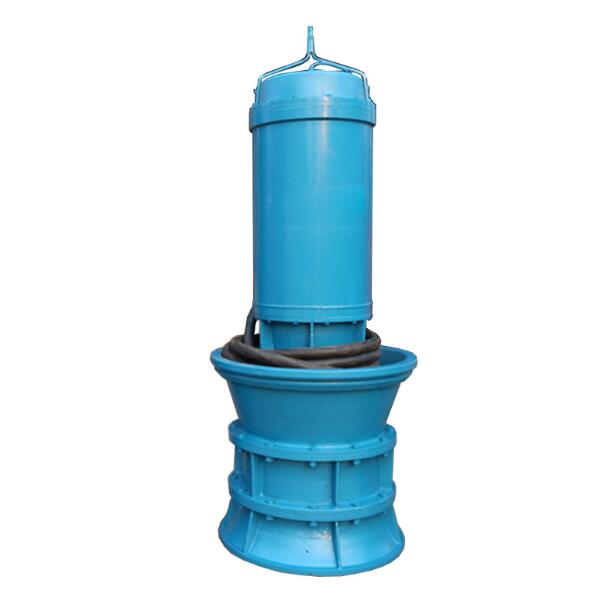

700qz潛水軸流泵

更新日期2020年10月23日 16:18:38

型號700qz潛水軸流泵

700qz潛水軸流泵是一種干式電機和大型泵機組，可采用多種方式安裝，主要用于農田排灌、碼頭升降水位、城市給排水、防洪、市政和水利工程等。主要機型有QHD導葉潛水混流泵、QHL蝸

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

700qz潛水軸流泵是一種干式電機和大型泵機組，可采用多種方式安裝，主要用于農田排灌、碼頭升降水位、城市給排水、防洪、市政和水利工程等。主要機型有QHD導葉潛水混流泵、QHL蝸殼潛水混流泵和Qz潛水軸流泵。這種潛油軸流泵的主要特點是流量大、揚程低、效率高。

主要特點:

1)葉輪和導葉模型經過測試，泵效率可達85%左右。

2)合理選擇電機的沖壓類型可以降低制造成本，細長的電機形狀有利于提高泵的效率。

3)700qz潛水軸流泵采用多個獨立的橡膠密封圈串聯，確保電纜密封裝置的可靠性，同時將電纜水平密封，使電纜和電纜護套成為一體結構，即使電纜的外橡膠套損壞，仍能保持良好的密封，有效防止水進入電機腔。

4)接線盒與電機腔完全分離，并自行密封。即使電纜損壞，也不會造成電機腔漏水。

5)電機定子采用F級絕緣(1550c)，每相設有過熱過載保護，電機內部設計有漏電和軸承溫升保護。

6)采用圓柱滾子軸承和圓錐滾子軸承承受軸向力和徑向力;并保證轉軸懸臂短，減少軸的撓度，延長密封件和軸承的使用壽命，減少振動，使運行穩定。

7)采用多重機械密封，確保電機腔內不漏水。油室中的油潤滑機械密封，并帶走機械密封摩擦副表面的熱量。

8)大流量700qz潛水軸流泵出的水流經電機外殼，保證電機冷卻。

設計過程:

1.根據用戶要求，700qz潛水軸流泵采用我公司獨有的新型潛水泵設計軟件(CFD)計算機三維流體流場動力學數字仿真技術來設計水力模型。設計的水力模型效率高，能夠通過一定直徑的顆粒，使泵在惡劣環境下安全可靠地運行。

2.700qz潛水軸流泵采用機電一體化設計，結構緊湊，使用方便。

3.700qz潛水軸流泵具有多種保護功能:檢測接線腔密封情況的機組接線腔漏水報警裝置、定子繞組過熱保護裝置、定子繞組防結露裝置、推力軸承測溫傳感器、泵油室機械密封泄漏報警裝置。
