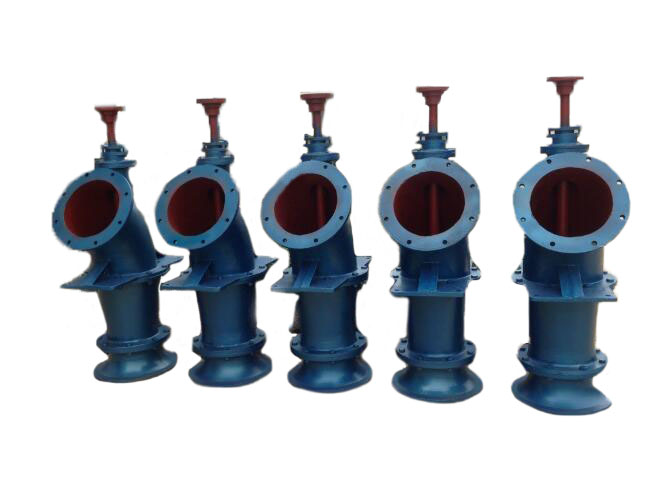

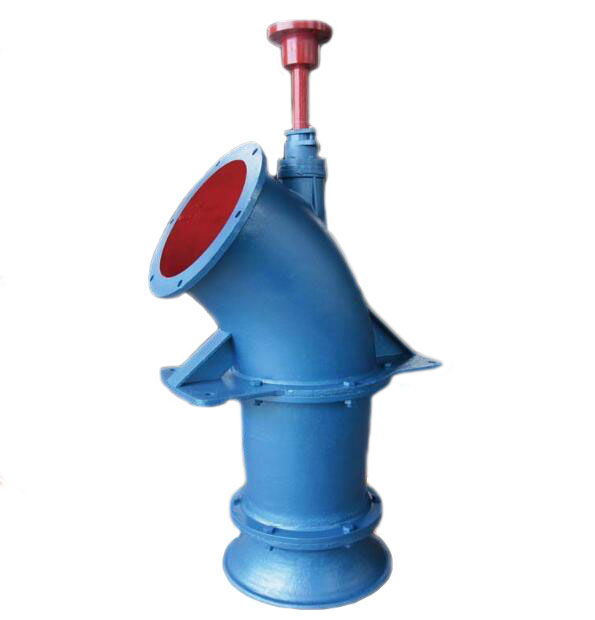

zlb立式軸流泵
Zlb立式軸流泵是單級立式軸流泵，適用于泵送清水、污水、雨水和微腐蝕性液體，輸送液體溫度不高于50℃。該型泵為大流量低揚程泵，可應用于農田排灌、水利工程、城市供水、排水及污水處理、電廠、鹽場、農場輸送循環水及碼頭水位，也可用于冶金、化工等行業。
1、 zlb立式軸流泵的工作原理
zlb立式軸流泵是以空氣動力學中機翼的升力理論為基礎的。當流體繞過機翼時，在機翼的頂端分離成兩股流量。它們通過機翼的上表面和下表面，同時在機翼的末端相遇。由于機翼下表面的距離比上表面長，所以機翼下表面的壓力將小于上表面。流體對機翼類型具有向下的作用。機翼類型也會對流體產生相同的反應力。水在一定高度上升。
2、 zlb立式軸流泵的構造
Zlb立式軸流泵主要包括:喇叭管、葉輪、導葉體、出口彎頭、泵軸、軸承、填料函、傳動軸等。它們描述如下:
1)喇叭管:喇叭管是中小型立式軸流泵的吸入室，用鑄鐵鑄造而成。其功能是以最小的損失將水均勻地引導至葉輪。
2)葉輪:葉輪是軸流泵的主要工作部件，由葉片、輪轂和導水錐組成。
3)導葉體:導葉體位于葉輪上方，主要作用是消除水流的旋轉運動，減少水頭損失。同時，水流的一些動能可以轉化為壓力能。
4)泵軸和軸承:zlb立式軸流泵內的軸由優質碳鋼制成，主要用于向葉輪傳遞扭矩。
5)傳動軸:立式電機與水泵之間的連接軸為傳動軸，主要用于將電機動力傳遞給水泵。
6)填料箱:在泵軸穿過出口彎頭的地方安裝填料密封裝置。
|
參數 型號 |
流量 Q |
揚程 H |
轉速 n |
軸功率 Pa |
配帶電動機 |
效率 η |
葉輪名義直徑 |
吐出 口徑 |
泵重 | 角度 | |
| 功率 | 型號 | ||||||||||
| m/s | m | r/min | kw | kw | % | m | mm | t | （） | ||
| 64ZLG-6 |
8.75 10.00 11.00 |
8 6 3.87 |
290 290 290 |
797.6 688.9 499.5 |
800 | YL800-20/1730 |
86..1 88 83.6 |
1480 |
1600 1600 1600 |
18 | 0 |
| 80ZLB-5 |
12.50 13.30 16.10 |
5.91 4.85 2.65 |
250 250 250 |
842.7 727 555.7 |
900 | YKSL900-24/2150 |
86 87 81 |
1860 |
2000 2000 2000 |
23.5 | 0 |
| 120ZWB-3 |
26.00 36.00 42.00 |
3.06 3 2.65 |
115.9 115.9 115.9 |
883.9 1190.4 1307.6 |
1250 1600 1800 |
T1250-8/1180 |
88.3 89 83.5 |
3000 | 3150 | 48 |
-8 0 4 |
| 132ZXB-3 |
36.00 45.50 45.00 |
3 2.6 2.9 |
122 122 122 |
1204 1319 1551.8 |
1600 2000 2200 |
YD710-6/8 | 88 | 3250 | 2361×5000 | 65.3 |
-4 0 2 |
| 132ZXB-3 |
26.00 34.10 36.00 |
1.8 1.45 1.62 |
92 92 92 |
527.7 557.5 657.6 |
800 1000 1000 |
YD710-6/8 | 87 | 3250 | 2361×5000 | 65.3 |
-4 0 2 |
1.整個系列光譜范圍廣，型號規格齊全，品種分布均勻合理，在該范圍內可以找到合適的產品，滿足各種工況的要求;
2.軸的外殼用清水潤滑，特別適合通過zlb立式軸流泵進行污水抽取和輸送或有一些顆粒介質的地方;
3.與橡膠軸承配合的軸頸部分裝有不銹鋼軸套，克服了傳統鍍鉻軸頸鍍鉻層薄、耐磨、鍍層易剝落的缺點;
4.可以滿足不同的泵站設計，不需要傳動軸結構的安裝形式，結構緊湊，有利于泵站廠房設計為半隱蔽或全隱蔽地下，有利于降低泵站建設投資，減少zlb立式軸流泵的噪聲對環境的破壞;
5.該泵液壓性能優異，結構設計合理，可靠耐用。
