qz潛水軸流泵

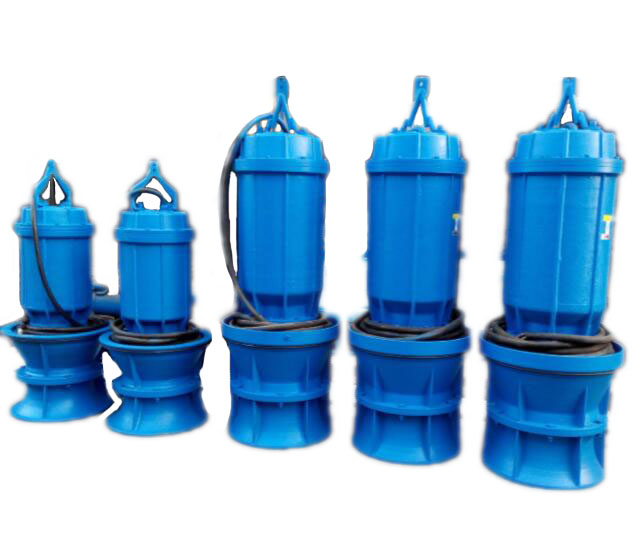

QZ潛水軸流泵均為干式電機和大型水泵機組，安裝方式多樣，主要用于農田排灌、碼頭升降水位、城市給排水、防洪、市政和水利工程等。
1.葉輪
葉輪采用目前先進的液壓模型改裝而成，性能優良、穩定、成熟。選擇較小的nD值具有良好的空化性能，并確保穩定運行。經過技術鑒定，選用的qz潛水軸流泵型號達到了同類產品的先進水平。
2.三重機械密封和雙密封室專利技術
傳統的潛水泵在葉輪和電機室之間只有一個油室，雙密封室是油室和葉輪之間的空氣緩沖密封室。油室內有兩個獨立的機械密封，葉輪處有一個機械密封，共三套機械密封。這樣，當水從葉輪后面的機械密封進入空氣緩沖室時，沉積在緩沖室的下部，水不能進入油室，從而實現了水與電機室的完全隔離，保護了電機室內的干燥環境，保護了油室中軸承的工作環境，大大提高了產品的可靠性。
3.防提升機和防逆轉裝置
機組啟動時，qz潛水軸流泵電機啟動力矩的反作用力矩往往使整個機組反向旋轉。對于低壓潛水泵，防反轉裝置可以解決這個問題。對于較大的qz潛水軸流泵，由于作用力較大，正常啟動往往可以提升機組。電纜設計有全密封的防吊機和防逆轉裝置，電纜與水完全隔離，即使長期使用橡膠也不會泄漏。它還配有一個泄漏和積液清除裝置，以保持整個密封裝置干燥。
4.軸承
軸承采用滾動軸承，可承受所有軸向和徑向載荷，與泵輸送的介質完全分離。大型qz潛水軸流泵軸承結構設計中，短圓柱滾子軸承不承受徑向力，推力軸承承受潛水泵軸向力，采用滾珠軸承防止軸向運動，并提供軸承測溫元件，保證電泵穩定安全運行。
5.發動機
高性能鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。電機的功率等級符合IEC標準，外殼防護等級為IP68。額定電壓可按380伏、660伏、3KV、6KV、10KV分別制造，額定頻率為50Hz，工作系統為國際標準，絕緣等級為f，采用VPI真空壓力浸漬工藝，機械性能好，防水性能可靠。
6、冷卻
qz潛水軸流泵在水下運行，其電機外殼直接向周圍介質傳熱，熱量被周圍水流帶走。大功率高壓電泵電機采用內部風道散熱技術，使三相繞組溫升低，溫度場分布均勻。
7、監測裝置
潛水泵配有多通道保護裝置，可通向電氣柜。保護裝置包括:過載、缺相、漏電、超溫、溫度、沉浸保護等。(根據泵的結構不同而不同)。
在農業中，它用于灌溉和排水;用于雨水和輕度污水的市政排水;用于工業中的工藝水、冷卻水和原水供應;用于水利中的引水工程。適用于輸送清水或溫和的污水。
較小的QZ潛水軸流泵和QH潛水混流泵采用開關開啟進水口，安裝形式有軸彎頭安裝、鋼軸安裝和混凝土預制軸安裝。成套軸由我公司提供，用于軸彎頭安裝和鋼軸安裝，安裝底座(包括防旋轉裝置)和井蓋由我公司提供，用于混凝土預制軸安裝。
安裝時，將潛油電泵吊入井筒至井底，導葉體上的斜面與支架座的斜面相配合，止水橡膠(O型圈)起到密封作用。
較大的潛水泵(葉輪直徑一般大于1米)以封閉進水通道的形式安裝
注意:
(1)表中尺寸是指qz潛水軸流泵的安裝尺寸和泵站設計的液壓控制尺寸。其中泵站設計水力尺寸僅作為參考值。
(2)根據流量確定尺寸A，以控制流量，減少水力損失。表中的尺寸是參考值。必要時可適當增加;尺寸e、j根據泵站具體情況確定;尺寸r是最小參考值，如果條件允許，可以適當增加。以上尺寸根據客戶要求確定。
(3)泵中心到后壁的距離≤ k。
(4)同池兩臺泵中心距≥ L。
注意:
(1)表中尺寸是指泵的安裝尺寸和泵站的設計水力控制尺寸，其中泵站的設計水力尺寸僅供參考。
(2)、尺寸a根據流量確定，以控制流量，減少水力損失。表中尺寸為參考值，必要時可適當增加。尺寸e、j、r根據qz潛水軸流泵具體情況確定。
(3)、泵中心距池壁≤K。
(4)、同池兩泵中心距≥L。
注：
(1)表中尺寸是指泵的安裝尺寸和泵站設計的液壓控制尺寸。其中泵站設計水力尺寸僅作為參考值。
(2)根據流量確定尺寸A，以控制流量，減少水力損失。表中的尺寸是參考值。必要時可適當增加;尺寸e根據泵站具體情況確定;尺寸r是最小參考值，如果條件允許，可以適當增加。
(3)泵中心到后壁的距離≤ k。
(4)同池兩臺qz潛水軸流泵中心距≥ L。
優點：
1.由于電機和水泵是一體的，所以不需要在安裝現場進行電機-傳動機構-水泵軸線找正的費工費時的組裝過程，現場安裝方便快捷。
2.QZ可用于農田排灌、工礦碼頭、城市給排水、供水工程和電站給排水。適用于低揚程、大流量場合，效率高，空化性能好。適用于水位變化大、揚程要求高的場合。輸送介質為原水或輕度污水，輸送液體最高溫度為50℃。
3.水下作業可以簡化泵站的巖土和建筑工程，減少安裝面積，節約工程造價30 ~ 40%。
4.潛水電機采用雙或三重機械密封，F(xiàn)級(耐155℃溫度)防潮絕緣，防護等級IP68(IEC)。qz潛水軸流泵段采用先進的液壓模型，可靠性高，可與傳統泵性能互換，方便用戶選型。
5.操作簡單，可實現遠程控制和自動控制。
6.噪音低，泵站無高溫，改善了作業環境。
7.采用這種類型的qz潛水軸流泵是解決沿水位波動較大的河流和湖泊修建泵站，以及解決電機防洪問題最徹底的方法。它還省略了長軸和泵之間的中間軸承，使機組運行更加穩定可靠。
