立式無油真空泵

更新日期2020年10月22日 13:33:34

型號立式無油真空泵

使用范圍：立式無油真空泵是W型往復真空泵的更新系列產品，統屬于獲得粗真空的設備。采用全密封機構將曲軸箱和汽缸完全隔離;活塞環為自潤滑材料，達到現在非常先進的無油潤滑

銷售電話187-1797-6220

立即詢價在線客服

產品詳情

使用范圍：

立式無油真空泵是W型往復真空泵的更新系列產品，統屬于獲得粗真空的設備。采用全密封機構將曲軸箱和汽缸完全隔離;活塞環為自潤滑材料，達到現在非常先進的無油潤滑運作。運作無污水排放，特別適用于在化工、醫藥和食品等行業的真空干燥、真空濃縮、真空蒸餾、真空蒸發、真空浸漬等工藝過程中使用，滿足需要清潔高真空或者氣體需潔凈回收的環境中應用需要。立式無油真空泵沒有潤滑油的連鎖污染。還可以根據使用的環境的特殊要求進行定制，以滿足在壓縮機使用、易燃易爆氣體中的作工。

立式無油真空泵特點：

(1)功率消耗低，節能效果明顯;

(2)占地面積小，工作低噪;

(3)氣缸強制水冷散熱，效果好;

(4)密封結構先進，不會出現向外濺油等現象;

(5)各運動部件結構合理，受力均勻，使用壽命較長;

(6)經不銹鋼或四氟內襯或特氟隆、防腐處理，能耐酸、堿、有機溶劑的腐蝕;

(7)真空清潔度高和廢氣回收效率高，食品、制藥等行業中使用較多。

(8)更換氣閥方便，相較于WLW型性能較差。

工作原理：

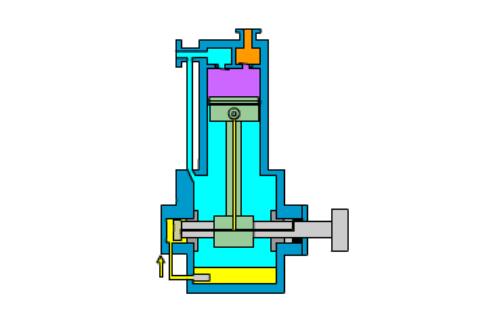

立式無油真空泵主要有機械傳動部分、機械抽氣部分和隔油部分，機械傳動部分包括曲柄和連桿機構，由電動機帶動皮帶輪，通過曲軸、連桿、十字頭傳遞給活塞，由圓周運動變?yōu)橹本€運動。泵機械抽氣部分就是依靠活塞在汽缸中做往復運動來實現的。活塞上的活塞環可以保證活塞間隔的氣缸兩端的氣密封性。活塞做往復運動時，主要是依靠不斷的改變氣缸兩端的容積，隨容積擴大吸氣，容積縮小排氣。活塞與氣閥聯合作用，周期地完成吸氣和排氣。隔油腔及充氣腔可以將機械傳動部分與氣體流通部分隔開，以免油漏入、帶入氣缸內。抽吸氣回收時，充氣腔內需要充入該種氣體，才能防止空氣漏入氣缸中從而影響氣體的純度。如下圖:

原理圖

技術參數表：

型號/參數/項目	WLW-50B	WLW-70B	WLW-100B	WLW-150B	WLW-200B	WLW-300B	WLW-400B	WLW-600B	WLW-1000B
抽氣速率L/S(m3/h)	50(180)	70(250)	100(360)	150(540)	200(720)	300(1080)	400(1440)	600(2160)	1000(360
極限壓力Torr(kpa)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)
電動機型號	Y132M1-6	Y132M-4	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y225M-6	Y280S-6	Y315M-6
電動機功率	4	5.5	7.5	11	15	22	30	45	90
吸氣通徑	∮50	∮50	∮100	∮125	∮125	∮160	∮160	∮250	∮320
排氣通徑	∮50	∮50	∮100	∮125	∮125	∮160	∮160	∮250	∮320
噪音dB(A)	≤70	≤70	≤78	≤80	≤80	≤80	≤80	≤80	≤90
重量含電機(Kg)	500	580	700	900	1000	1500	1700	2500	4500

立式無油真空泵性能參數：

型號/參數/項目Model/Parameter/Project		WLW-50B	WLW-70B	WLW-100B	WLW-150B	WLW-200B
抽氣速率L/S(m3/h)Pumping Speed		50(180)	70(250)	100(360)	150(540)	200(720)
極限壓力Torr(kpa)Ultimate Pressure		15(2.0)	15(2.0)	15(2.0)	15(2.0)	15(2.0)
電動機Motor	型號Model	Y132M₁-6	Y132M-4	Y160M-6	Y160L-6	Y180L-6
電動機Motor	功率Power	4	5.5	7.5	11	15
吸氣通徑Air Inlet Dia		∮50	∮50	∮100	∮125	∮125
排氣通徑Out Iet Dia		∮50	∮50	∮100	∮125	∮125
噪音dB(A)Noise		≤70	≤70	≤78	≤80	≤80
重量含電機(Kg)Weight		500	580	700	900	1000
