立式管道增壓泵

更新日期2020年10月22日 15:28:57

型號立式管道增壓泵

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

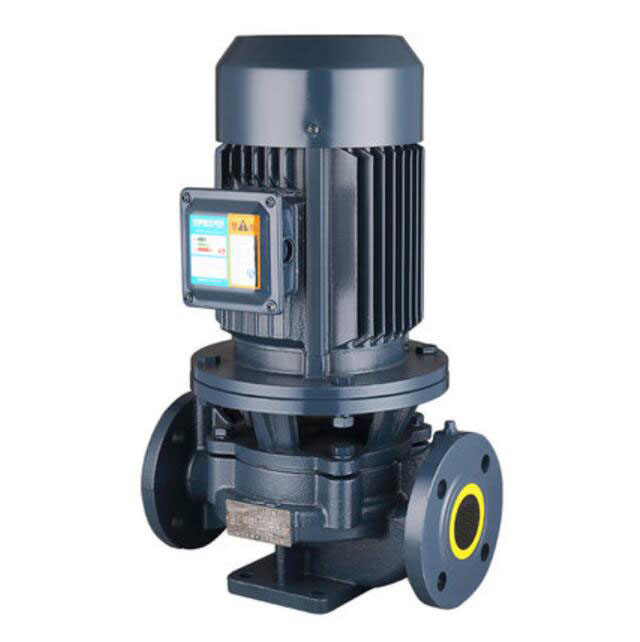

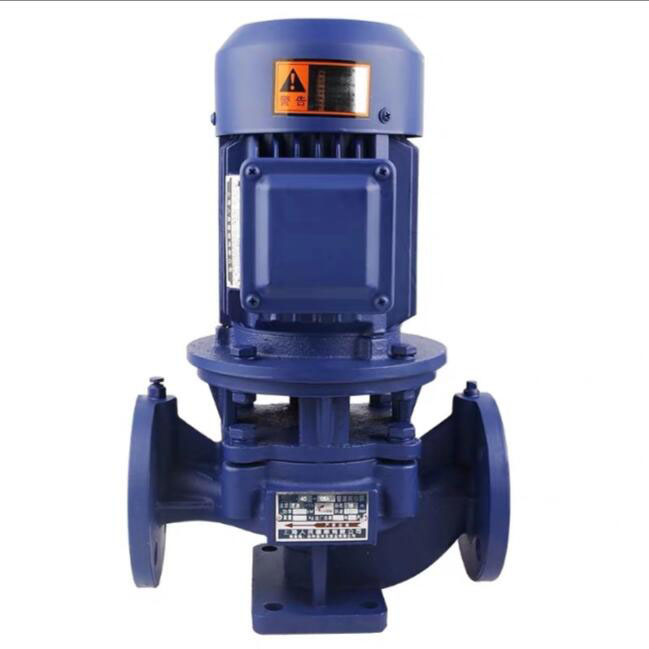

立式管道增壓泵是我司在借鑒國外優秀泵型的基礎上，結合用戶使用要求和相關消防標準，按照J(rèn)B/TQ6435-92標準設計制造的新一代產品。泵的吸排出口都在同一直線上。轉子組分由軸、葉輪、葉輪擋板、軸套等零件組成，進、中、出水口均采用拉絲螺栓連接。軸封采用機械密封，壓力水在平衡室內進行潤滑和冷卻。它是各大行業冷熱水或物理化學特性相似的液體輸送泵，如水等。

生產優勢：

ISG型立式管道增壓泵是一種單級單吸立式離心泵，直接管道泵結構葉輪安裝在電機延伸軸上。維護簡單，安裝方便，占地面積比普通水平泵節省30%以上。該產品符合GB/T5657/1994離心泵的技術條件(II)和類似于清水的液體的輸送。適用于工業和城市排水、高層建筑、增壓、灌溉、消防、增壓、供水、遠程冷卻、制冷、浴室等冷暖水循環增壓和設備，使用溫度T<80°C。

產品特性：

1、高效節能：利用CFD計算流體動力學，分析計算泵內壓力分布與速度分布的關系，優化泵的流道設計，保證泵具有高效的水力形線，提高泵效率。

2、是安裝維護容易：垂直管狀結構，泵的進出口能像閥門一樣安裝在管道的任何位置和方向，安裝維護極其方便。

3、運行平穩，安全可靠：電機軸與水泵軸為同軸直聯軸線，同心度高，運行平穩，安全可靠。

4、不銹鋼軸套：機封上的軸套位置是比較容易銹蝕的，直聯泵軸一旦銹蝕，容易導致機械密封失效。泵體采用不銹鋼鑲嵌軸套，防止銹蝕，提高了泵軸的使用壽命，降低了運行維護成本。

5、軸承：立式管道增壓泵所配電機中，Y(Y2)280以下的軸瓦端部軸承，包括Y180以下的風葉端部軸承，均為封閉軸承，正常使用時，免于電機軸承的維護。

6、機封：機械密封基件一般采用橡膠波紋管式結構，將傳統機械密封的軸上密封由O型圈的線密封改為水封，提高了清水介質的密封效果。

規格條件：

流量: 2～1400m3/h;

揚程：5～130m;

系統最大工作壓力：≤1.6MPa;

工作溫度：普通型(DFG)-15℃～+ 80℃;

熱水型(DFRG)+80℃～ +105℃;

配套電機：絕緣等級：B級或F級;

防護等級：IP44或IP54;

環境溫度：≤+40℃;

電機類型：Y或Y2。

結構特征：

1、 ISG型立式管道增壓泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、 ISG型立式增壓泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平穩泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、立式管道增壓泵軸封采用碳化鎢對石墨、硬質合金等材料，有效地延長機械密封的使用壽命。

4、泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即水泵流量和水泵揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的堅式的或橫式的安裝。

7、 ISG型管道離心泵與單級雙吸離心泵的不同是單級單吸離心泵的葉輪只要一個流道槽，而單級雙吸離心泵卻有兩個流道槽。
