sk水環真空泵

更新日期2020年10月22日 11:46:42

型號sk水環真空泵

所謂的sk水環真空泵是一種液環泵，作工原理是真空泵在工作時，液體在泵內循環，與泵體呈同心圓環，通過液環就可以完成能量的轉換，形成真空或產生壓力。主要使用的能量轉換的

銷售電話187-1797-6220

立即詢價在線客服

產品詳情

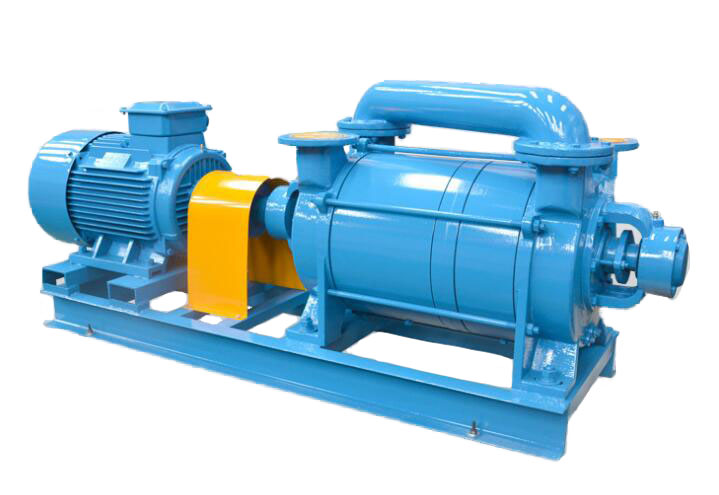

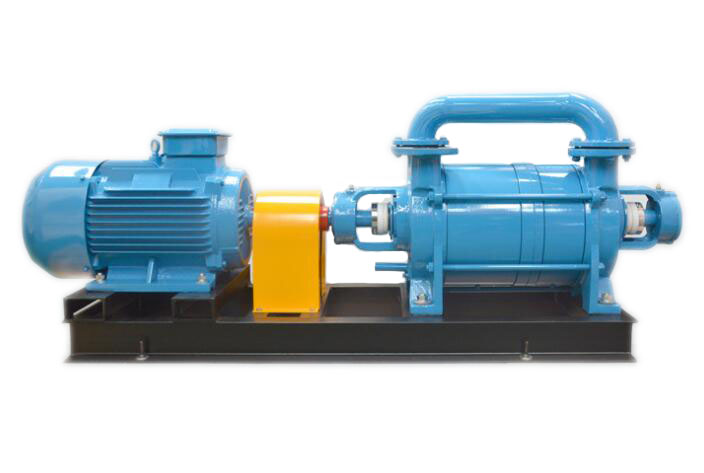

所謂的sk水環真空泵是一種液環泵，作工原理是真空泵在工作時，液體在泵內循環，與泵體呈同心圓環，通過液環就可以完成能量的轉換，形成真空或產生壓力。主要使用的能量轉換的介質是水，所以叫做sk水環真空泵。目前常見的可分為聯軸式SK水環式真空泵和直聯式SKA水環式真空泵。

用途及使用范圍：

sk水環真空泵及壓縮機的作用是抽吸或壓送氣體，以及其它沒有腐蝕性、不溶于水、不含固體顆粒的氣體，從而在密閉容器中形成一定的真空或壓力，以滿足工藝流程的需要。其吸入或壓送的氣體中，可以允許混有少量液體。

在機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業中，sk水環真空泵廣泛使用。在工作時對氣體的壓縮都是在等溫狀態下進行的，在壓送或抽吸易燃、易爆氣體時，不用擔心會發生危險，所以使用的情況也就更多了。

sk水環真空泵還能夠用作壓縮機，當作一種屬于低壓的壓縮機，壓力范圍一般在1~2×105Pa之間。為了防患于未然，啟動前需要進行檢查。

使用注意事項：

1、當sk水環真空泵接通電源后，可以先進行試運轉，檢查確認實際的旋轉方向是否正確，當在水外運轉，不得超過50min。

2、使用sk水環真空泵時需要經常觀察水位變化，保持葉輪中心到水平距離在0.5~3.0m之間，使用sk水環真空泵作工時，最好不要陷入污泥、露出水面。其電纜也不可與井壁、池壁相擦。

3、當新泵或新?lián)Q密封圈，一般在使用滿50h后，需要旋開放水封口塞，然后檢查水、油的泄漏量。

4、修理過的油浸式潛水泵，在使用前需要經0.2MPa氣壓試驗，確認各部不存在泄漏現象，然后再將潤滑油加入上、下殼體內使用。

5、當作工環境的氣溫降到0℃以下，停止運轉后，將其從水中提出后，需要將潛水泵擦干，然后再存放到室內。

6、每周最好對sk水環真空泵進行測定，以保證電機的定子繞組的絕繃電阻值沒有下降。

產品參數：

型　　號	吸氣量(米3/分)		極限真空		功率(千瓦)		轉速 (轉/分) (r.p.m）	壓縮機壓力 (兆帕) Mpa	口　　徑		水耗量 (升/分) i/min）
	大	真空度為-450mmHg	mmHg	MPa	真空泵	壓縮機			口　　徑
	大	真空度為-450mmHg	mmHg	MPa	真空泵	壓縮機			進	出
SK-1.5	1.5	1.35	-680	-0.091	3	4	1450	0-1	70	70	10~15
SK-3	3	2.8	-710	-0.093	5.5	7.5	1450	0-1	70	70	15~20
SK-6	6	5.4	-710	-0.093	11	15	1450	0-1	80	80	20~30
SK-9	9	8.1	-710	-0.093	15	22	970	0-1	80	80	30~40
SK-12	12	11	-710	-0.093	18.5	30	970	0-1	80	80	40~50
SK-15	15	13.5	-710	-0.093	30	45	970	0-1	80	80	50~60
SK-20	20	18	-710	-0.093	37	55	740	0-1	150	150	60~80
SK-30	30	28	-710	-0.093	55	75	740	0-1	150	150	70~100
SK-42	42	37.2	-710	-0.093	75	-	740	-	150	150	95~130
SK-60	60	54	-710	-0.093	95	-	590	-	250	250	140~180
SK-85	85	76.5	-710	-0.093	132	-	590	-	250	250	180~220
SK-120	120	110	-710	-0.093	185	-	590	-	300	300	220~260

產品特點：

①使用sk水環真空泵工作時，需要不斷地向泵內加水。當sk水環真空泵在排氣時，會有一部分液體隨之排走，想要保持恒定的水環，就必須向泵內連續的供水。當在壓縮氣體時，產生的壓縮熱，以及油壓機葉片攪動水環時產生的摩擦熱，也會導致水溫上升，從而導致泵的真空度和氣量下降。為減少這些熱量對作工的影響，也需要不斷地向泵內供水，以達到冷卻的作用。在補充冷卻水時，可通過填料函送入或通過冷卻器的氣水分離器將自來水由泵體下面送入泵內，冷卻水的溫度越低效果越好，降低水環溫度、減少水汽化、更利于提高排氣量和真空度。

②一般來說氣體在水環內實現吸入到排出過程是等溫。在等溫中，氣體的溫度不會改變，因為不斷向泵內加水的同時水又不斷地排出，因此可以及時的帶走泵在壓縮氣體時產生的熱量。

③因sk水環真空泵內沒有金屬摩擦部位，因此不需要潤滑作業。

④sk水環真空泵的結構簡單、緊湊，沒有無閥門和易損件，具有經久耐用的優點。

設備安裝教程：

1、SK真空泵和電機的安裝：

在安裝sk水環真空泵和壓縮機前，首先需要使用水轉動聯軸器，以保證真空泵內不存在卡住、損壞等現象。如果購買的整套設備到達安裝地點時，如果包裝已經損壞或受潮，或者泵在出廠八個月后，再準備安裝和使用時，在安裝前最好將全部的零件拆開然后檢查修理。sk水環真空泵壓縮機運轉正常，然后再將sk水環真空泵安裝在泵座上。在電機固定到泵座前，需要校正電機軸與泵軸的同心度，電動機軸與泵軸間再小的傾斜也會引起軸承發熱、零件磨損這些后果。把直尺平行的放在聯軸器上，保證整個圓周的任何位置和聯軸器圓周密合不存在間隙，且軸向間隙都相等時，基本上就達到了需要的同心度。

2、sk水環真空泵氣水分離器的安裝:

氣水分離器一般是安裝在地基上的，其進氣口法蘭與泵排氣口法蘭之間主要依靠彎管連接。想要改變安裝位置，需要注意分離器與泵之間的連接管路不能過長，轉彎不能過急，以免造成氣水混合物在管路中流動損增加，導致排氣阻力變大，這樣還會使流量和真空度降低，設備的功率消耗增加。

3、sk水環真空泵與氣水分離器間的管路安裝：

sk水環真空泵或壓縮機的排氣管與氣水分離器的進氣管連接使用時，當sk水環真空泵作為壓縮機使用時，氣水分離器的排氣管與利用壓縮氣體的系統相連，通常連接的管路不用太長，轉彎不能太急。作真空泵用時，氣體是由水氣分離器的排氣口排至大氣。想要改善工作的環境，可將氣體排路排到工作以外的地方。

sk水環真空泵或壓縮機的進氣管都有相應的閘閥安裝，在停車時，需要先將其關閉，避免真空泵或壓縮機內的水由于壓力作用下重返系統。想要更加便利的作工，可以在進氣口與閥之間安裝一只真空表，這樣就可以隨時檢查真空泵的工作情況。當sk水環真空泵作為壓縮機使用時，可以在氣水分離器的排氣管路上安裝相應的閘閥，這樣即使在異常情況時，也不用擔心氣體返回系統，在排氣管和閥門之間安裝一個壓力表，這樣就可以隨時檢查壓送氣體是否達到了需要的壓力。

另外在sk水環真空泵或壓縮機進氣口前最好安裝一個過濾網，這樣可以防止顆粒固體進入泵內。

4、sk水環真空泵調節結構：

sk水環真空泵的調節結構是安裝在進氣管路上的閥門，主要需要調整真空度和流量。sk水環真空泵壓縮機閥門安裝在排氣管路上，可以很防爆的調節被壓送氣體的壓力。如果被壓縮氣體由于使用條件不能將其排出時，可以在進氣管與排氣管之間安裝一根直徑于閥門相等的導氣管，這樣就可以在大限度內調節氣量。
